龙8long8,HDZG系列智能式直流高压发生器使用技巧
添加时间:2024-08-07

  HDZG系列智能型直流高压发生器,主要适用于电力部门、工矿、龙8hk登录冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

  用AIPWM技术,对PWM技术的不准确线性度进行了调整,使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,不能设定电流值及电压飘移的问题,增加了AI全自动氧化锌避雷器测量,自动耐压试验功能,并可以直接打印试验报告及保存实验报告,保留了手动方式。

  (4)采用AI式PWM技术,对PWM不准确线性度进行了调整,精度得到了大幅度提高。纹波系数≤0.2%。

  (6)倍压筒采用新型材料龙8long8,轻巧、坚固。底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。外表涂特种绝缘材料,电气性能好,防潮能力强。

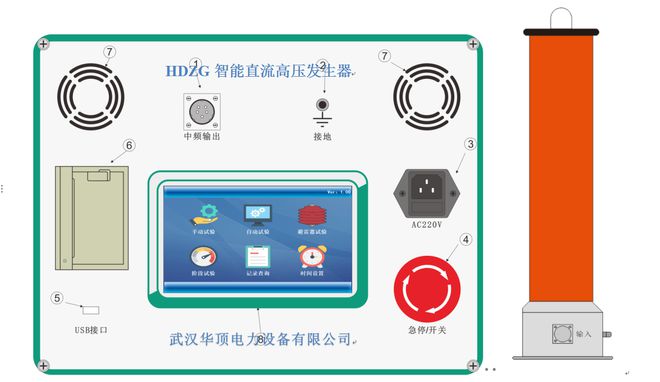

  (1)中频输出:用于控制箱与倍压筒的连接。连接时只需对准将电缆插头压下顺时针方向转动到位,拆线时只需逆时针转动电缆插头。

  (3)电源输入:将随机配备的电源线与电源输入插座相连。(交流220V±10%,插座内自带保险管。)

  (4)急停/开关:顺时针旋转红色急停开关打开电源等待进入系统,当紧急情况时,按下急停按钮,紧急停机。

  5.1.1 直流高压发生器在使用前应检查连接电缆不应有断路和短路现象,倍压筒不应有凝露现象,设备无破裂等损坏。

  5.1.2 将控制箱与倍压筒用五芯连接电缆连接好,倍压筒和控制箱必须保持足够距离。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联,为此,应使用DHV专用接地线、操作说明

  ·点击“高压升”按钮,使电压缓慢上升,升压速度有快、中、慢三个档位可选,点击用来切换升压速度。升到目标电压后可点击“耐压”进入耐压计时,点击“0.75UDC1mA”输出电压降到75%电压值。

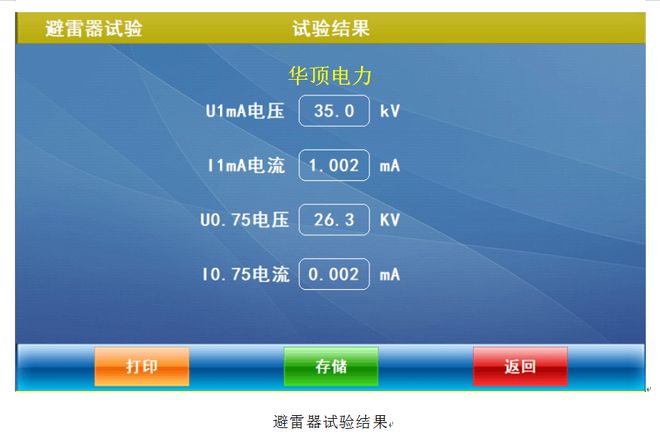

  ·当电流升到1.000mA时,停止升压,并维持当前电压值5秒钟,开始降压,当电压降到0.75U1mA下电压时,耐压5秒钟。切断高压,自动放电。

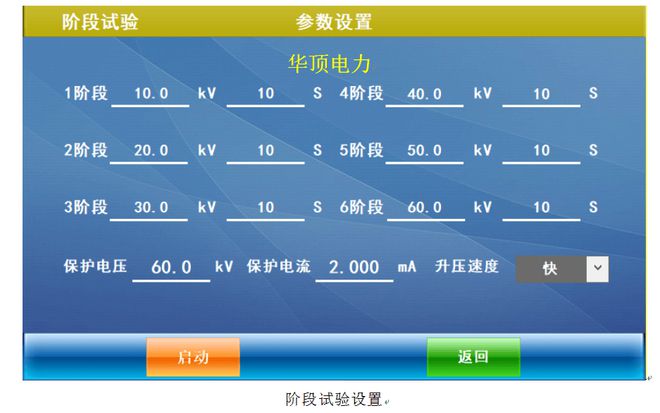

  ·点击各个阶段对应的电压和时间可设置每个阶段的试验电压与耐压时间。当电压或时间设置为0,跳过对应的阶段试验。

  2、本高压微安表是根据法拉第笼等电位屏蔽法来测量,所有测量元器件均处于金属屏蔽球体的内部。3、直流高压发生器高压输出端经限流电阻接到该高压微安表,再经高压微安表的专用插头,屏蔽导线、为减少被试品高压线头裸露时的电晕离子电流对内绝缘泄漏电流的附加误差影响,建议用良好的绝缘套将被试品高压接线、本高压微安表内部采用9V干电池供电。当高压屏蔽微安表上显示LOW BAT时,请更换9V电池,以避免测量误差。高压引线插头插入后,内部电源接通,拔出时内部断电,为延长电池使用寿命,建议在停止测量后尽可能拔出高压引线插头,以此断开内部电源。

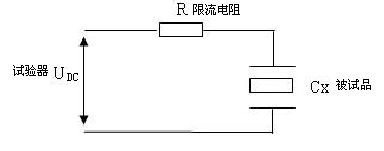

  在交流或直流高压试验回路中一般均应接入限流电阻R,如下图所示,其目的是当被试品C x在回路中放电或被击穿时起限制电流作用,不至于高压短路导致试验设备的损坏。但在某些高压试验中可不用接入限流电阻,为此对限流电阻的使用提出以下建议:

  1、龙8hk登录对氧化锌避雷器、普通阀式避雷器高压开关和电力变压器等电力设备进行直流高压试验时,可以不用接入限流电阻。

  2、电力电缆试验时应在高压回路中串接限流电阻(只需将配套的限流电阻拧至倍压筒顶部高压输出螺栓上即可)。

  1、试验完后一般要待试品电压自放电至试验电压的20%以下,再通过配套的专用放电棒进行放电。放电时放电棒应与高压输出端保持一段距离,待放电棒尖端先产生电晕放电,再将放电棒顶端接触微安表外壳进行放电,最后再将放电棒接地端地线直接接触被试品进行放电。2、特别注意:不能将地线直接接在高压微安表外壳上直接放电,以免强大的冲击放电电流引起高压微安表损坏龙8long8
