龙8long8,发电机交流串联谐振耐压装置
添加时间:2024-08-04

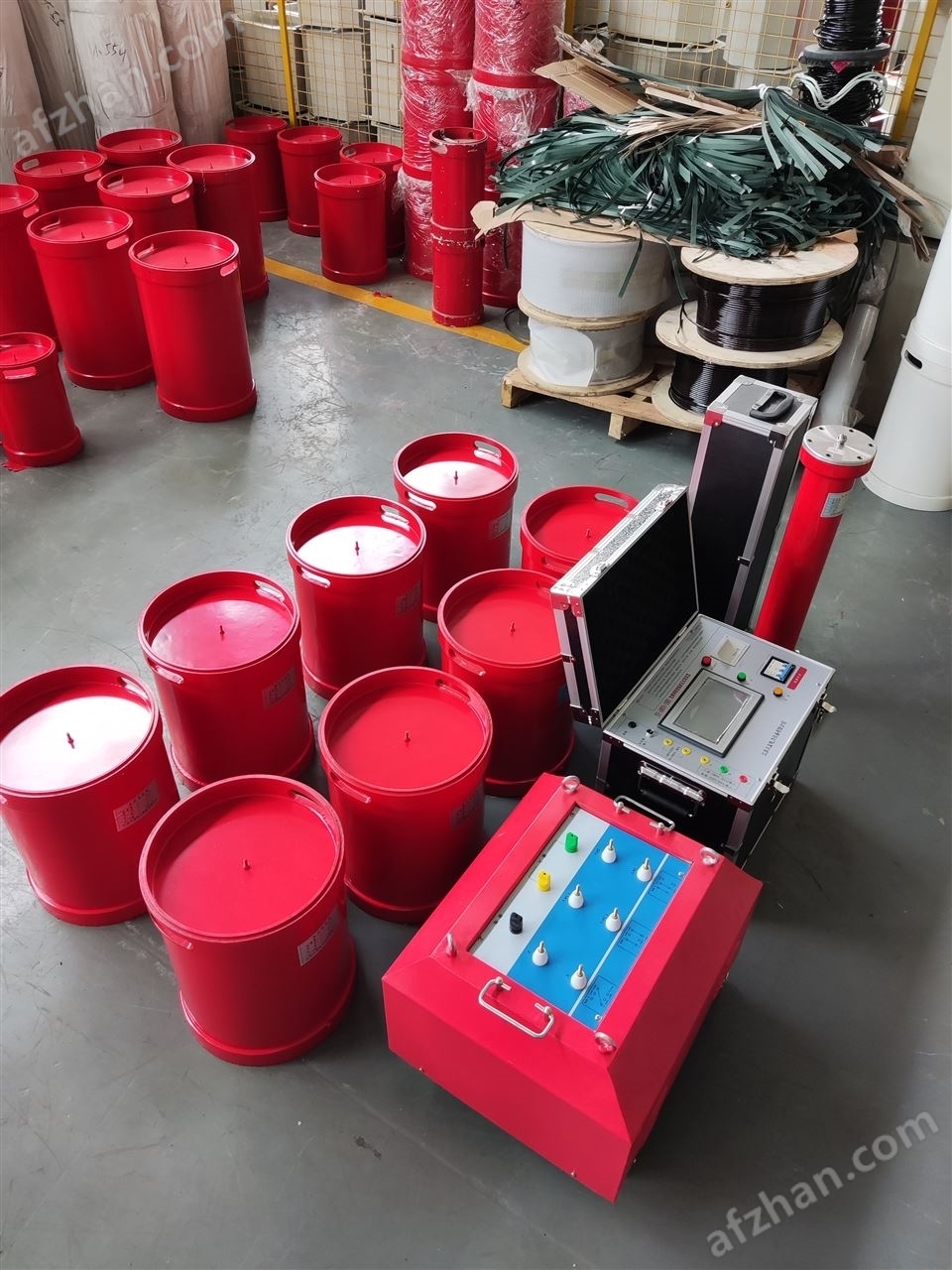

  发电机交流串联谐振耐压装置,采用调频调压方式,进行交流耐压以及局部放电测试的试验设备。设备运用串联谐振原理,利用较小容量的供电电源可完成等效于供电电源30~150倍容量的试验,大大缓解了现场试验电源的容量不足问题。

  发电机交流串联谐振耐压装置,采用调频调压方式,进行交流耐压以及局部放电测试的试验设备。设备运用串联谐振原理,利用较小容量的供电电源可完成等效于供电电源30~150倍容量的试验,大大缓解了现场试验电源的容量不足问题。VFSR变频串联谐振成套试验装置广泛应用于电力、冶金、石油、化工等行业,适用于大容量、高电压试品的交接试验和预防性试验。

  1、运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

  2、主要由变频,励磁变压器,高压电抗器,高压分压器等组成。变频又分两大类,20KW及以上为控制台式,20KW以下为便携箱式;它由和滤波器组成。变频主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。龙8登录高压电抗器L是谐振回路重要部件,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。

  3、适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV,500KVGIS交流耐压试验。适用于大型变压器,发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。

  4、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力。龙8登录

  5、自动调谐功能强大龙8long8。系统自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率。

  6、支持多种试验模式。系统支持自动调谐+手动调压,自动调谐+自动调压,手动调谐+手动调压等试验模式,推荐使用自动调谐+手动调压模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高。

  7、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询。

  8、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性功能。
