NB/T 10861-2021《水力发电厂测量装置配置设计规范》对水电厂的测量装置配置做了详细要求和指导。测量装置是水力发电厂运行监测的重要环节，水电厂的测量主要分为电气量测量和非电量测量。电气测量指使用电的方式对电气实时参数进行测量，包括电流、电压、频率、功率因数、有功/无功功率、有功/无功电能等；非电量测量是指使用变送器把非电量转换为4-20mA或者0-5V电信号进行测量，包括温度、转速、压力、液位、开度等。本文仅根据标准讨论水力发电厂的测量装置及用电管理系统，不涉及水电厂的微机保护配置等。

　　1.0.1为规范水力发电厂测量装置配置设计，保证水力发电厂长期、安全、稳定 运行，提水力发电厂整体综合经济效益，制定本规范。

　　1.0.4水力发电厂测量装置配置设计应符合电力系统对厂站端信息采集量和信 息采集方式的要求。

　　对交流工频电量直接采样，直接送到数据处理单元进行处理后得到电压、电流、有功功率、无功功率、功率因数、频率、有功电能、龙8网页版登录官网无功电能等参数，并能通过标准通信接口输出的多功能智能仪表。

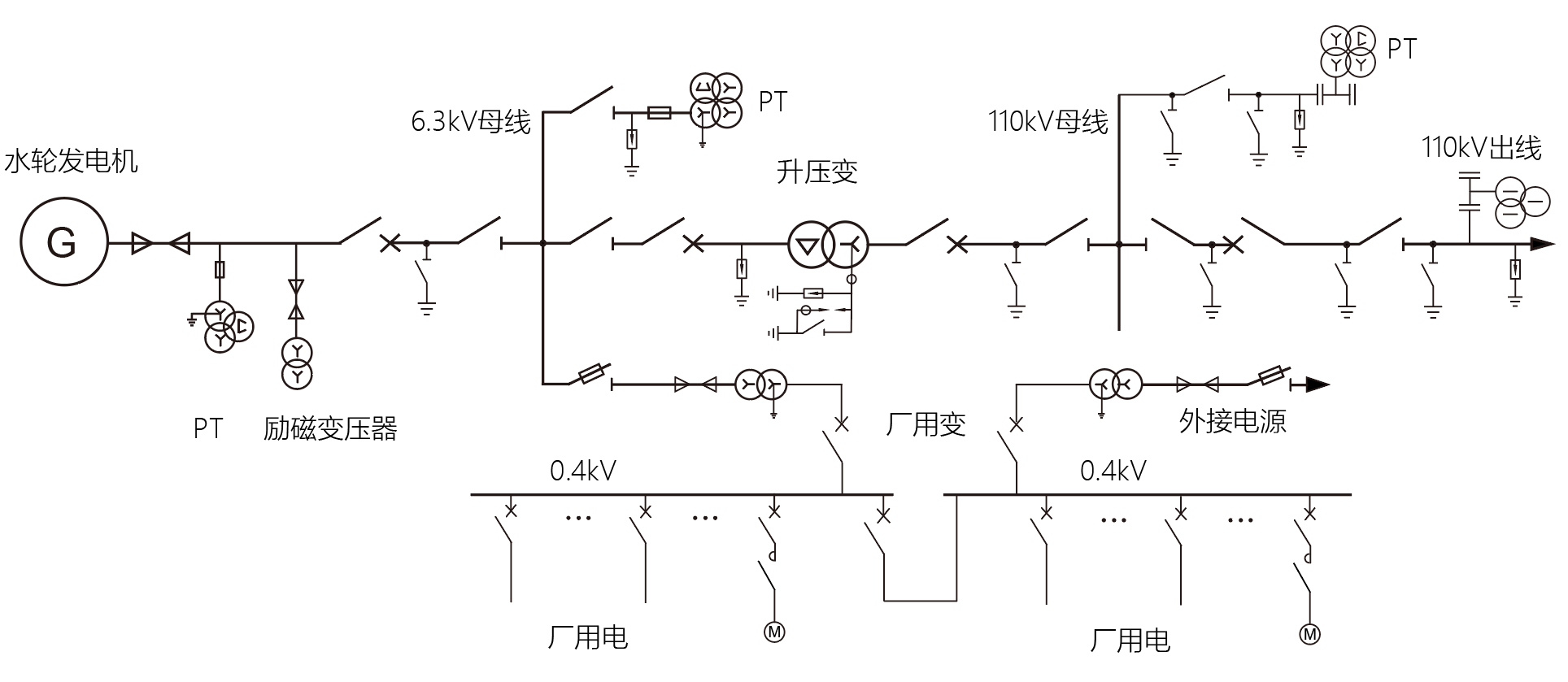

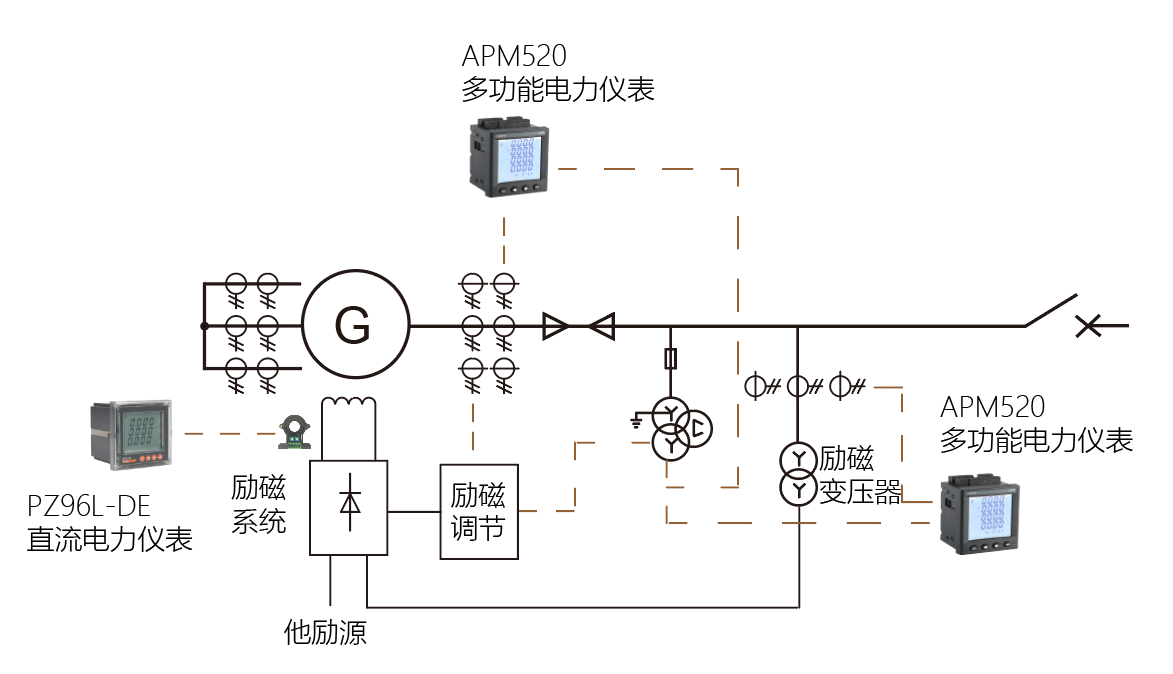

　　电气量测量对象包括水轮发电机/发电电动机、主变压器、线路、母线、厂用电变压器、直流系统等。图1为水力发电站电气接线示意图，显示水力发电机组、主变压器、线路、厂用电变压器的电气接线 水力发电厂电气接线水轮发电机/发电电动机的电气测量及电能计量

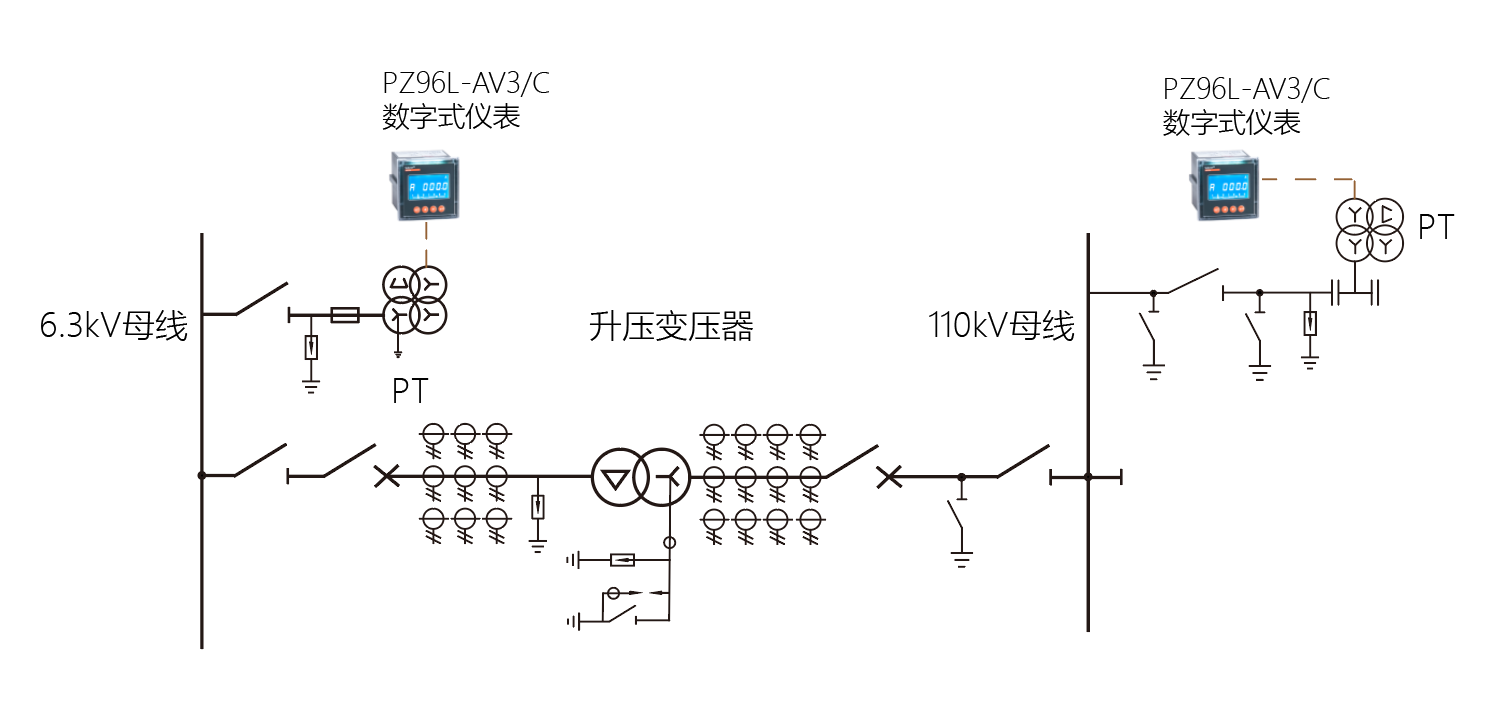

　　2 110kV及以上母线kV及以上母联断路器、母线分段断路器以及内桥断路器、外桥断路器应测量交流电流，110kV及以上应测量三相电流。

　　3.3.1厂用电变压器压侧应测量交流电流、有功功率及有功电能。当压侧不具备测量条件时，可在低压侧测量。

　　线电压和三相电压；当为中性点有效接地时，应测量三个线厂区供电线路应测量三相电流，根据电能计量需要可计量有功电能。

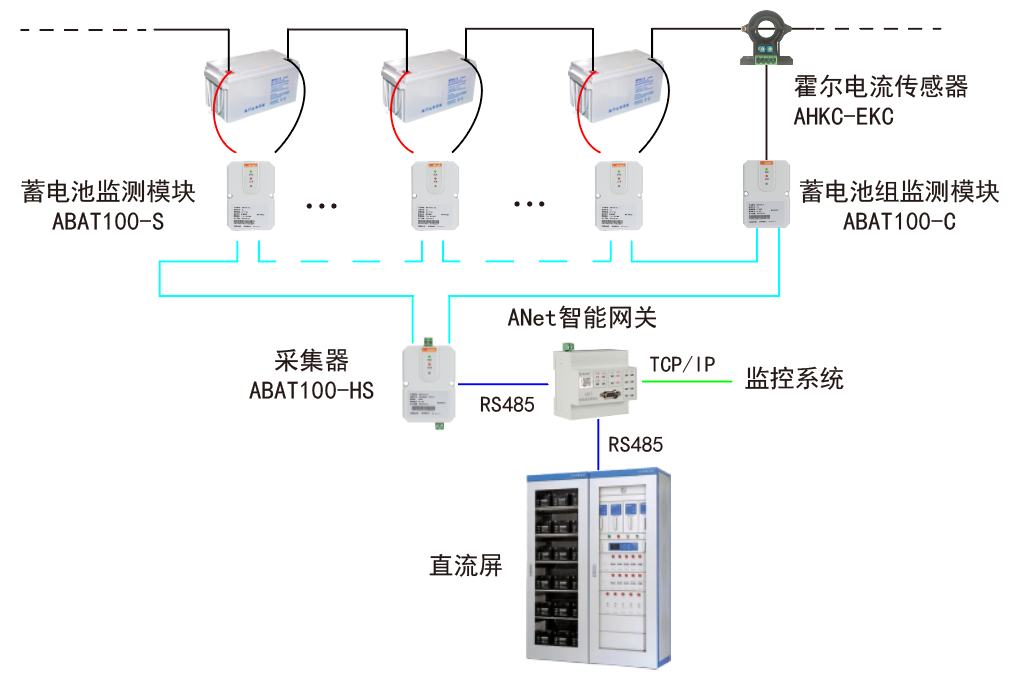

　　1无降压装置的直流系统母线有降压装置的直流系统合闸母线电压和控制母线充电装置输出电压和电流。

　　3.6.3机组现地控制单元宜配置交流采样电量综合测量仪表、有功功率变送器，根据需要可配置无功功率变送器和定子交流电压变送器。

　　3.6.5开关站、公用设备等现地控制单元宜配置交流采样电量综合测量仪表和/或电量变送器，可不配置其他常规电气测量仪表。

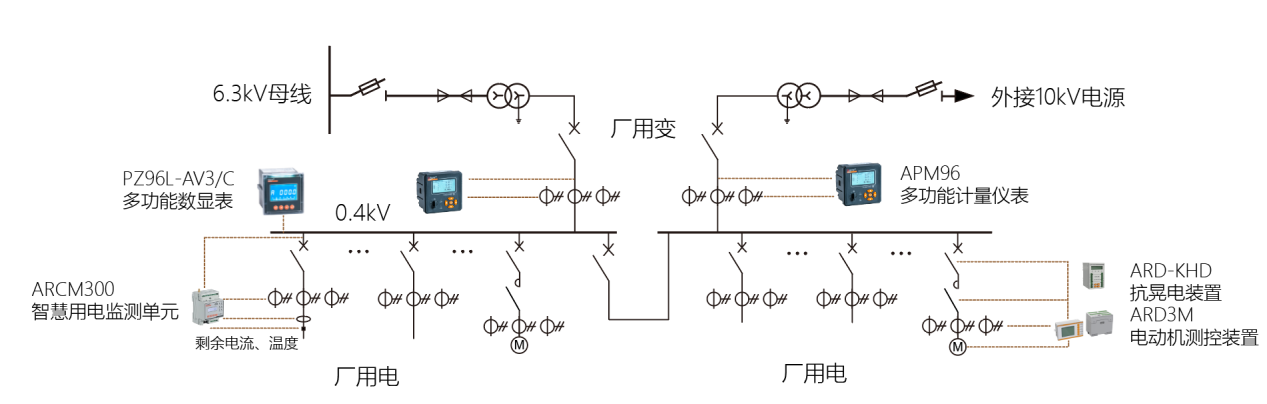

　　1厂用电变压器压侧开关柜应配置常规单相电流表及单相交流电流变送器，或交流釆样电量综合测星仪表。当厂用电变压器压侧开关柜实际负荷电流 小于电流互感器额定一次电流的30%时，常规电流表、交流采样电量综合测量 仪表或交流电流变送器可在厂用电变压器低压侧开关柜内设置。

　　2厂用电变压器低压侧为0.4kV三相四线系统町，厂用电变压器低压侧开关柜应配置常规三相电流表及单相交流电流变送器，或交流釆样电量综合测量仪表。

　　3母线电压互感器柜宜设置测量母线电压的交流电压变送器或交流采样电量综合测量仪表。中性点非有效接地系统龙8long8，母线电压互感器柜宜设置一只切换开关和一只电压表，测量一个线电压和三相电压。中性点有效接地系统，母线电压互感器柜可设置一只切换开关和一只电压表，测量三个线厂用电系统母线分段断路器柜及馈线柜各馈线回路均应设置电流表，其中母线分段断路器柜应设置交流电流变送器。

　　1中性点非有效接地的电量测量应采用三相四线接线的交流采样电量综合测量仪表，其率测量宜为三相三线的计算方式。有功及无功功率变送器宜为三相三线，电能计量可采用三相三线中性点有效接地的电量测量应采用三相四线的交流采样电量综合测量仪表和有功、无功功率变送器，电能计量应釆用三相四线常测电气测量仪表准确度*低要求应符合表3.6.9-1的规定。

　　注：★当交流釆样电量综合测量仪表用于除电能计量外的其他用电系统交流电流、电压测量时，龙8网页版登录官网其准确度*低要求为0.5级。

　　5指针式测量仪去的测量范围，宜使电力设备额定值指示在仪表标度尺的2/3左右。对功率值有可能双方冋此，应选用零刻度在标度尺中间位置的指针式仪表。

　　6 变送器输出标称值宜选用4 mA~20 mA DC或4 mA~12 mA~20 mA DC,标称值的上限宜代表被测量额定值的1.2倍~1.3倍，并取合适的整数进行校准，经变送器接入的指针式仪表的满刻度值与校准的被测量值应一致，接入的 数字式仪表以及计算机监控系统模入应按此校准的被测量值进行率定。

　　8多功能电能表应有失压记录和失压计时功能。当多功能电能表釆用辅助电源，辅助电源失电后，应有失电次数及其日期记录。

　　1） 电量变送器除应具有模拟量输出外，也可同时具有数据通信接口的输出方式，通信的物理连接及世信规约应满足计算机监控系统的要求。

　　2） 交流采样电量综合测量仪表宜具有数据通信接口的输出方式，通信的物理连接及通信规约应满足计算机监控系统要求。当调度自动化系统要求远动工作站的信息直釆直送时，交流釆样电量综合测量仪表应另外增加一个通信接口，通信的物理连接和通信规约应满足远动工作站的要求。

　　3） 多功能电能表应具有数据通信接口输出方式龙8long8。当调度自动化系统要求 数据釆集直采直送时，数据通信接口应设置两个，并均应各自满足计算机 监控系统和调度数据网的通信物理连接和通信规约的要求。

　　10变送器、交流釆样电量综合测量仪、多功能电能表以及数字显示仪表的辅助电源宜采用直流电源或UPS电源。

　　水电站测量仪表装置配置以及厂用电管理系统的设计目的，均以满足水电厂安全经济运行和电力商业化运营的需要为目标，保证准确可靠、技术先进、监视方便、经济适用。通过合理使用传感器配合管理系统，使电站运行管理更效。
